Gabiões - Modo de execução

1 - PREPARAÇÃO DO GABIÃO

Execução de gabiões - Fig. 1 1.1 - No local próximo da sua colocação final abrir e desdobrar o gabião sobre uma superfície dura e plana. Eliminar os vincos resultantes da optimização dos fardos para transporte.

Poderão usar-se réguas de madeira para realizar novos vincos para a sua forma final. (fig.1)



Execução de gabiões - Fig. 2Certificar-se de que o gabião esteja nivelado (fig.2).

Levantar os painéis laterais e os diafragmas afim de obter a forma de uma caixa aberta segurá-lo em pé através da dobragem das extremidades do fio de reforço das arestas de modo que o gabião se mantenha em pé por si mesmo. (fig.2 bis).

1.2 - No caso de realização das ligaduras com agrafos, recomenda-se de ligar individualmente os elementos ao nível dos bordos (um agrafo á meio metro para os elementos de 1m de altura).


2 - MONTAGEM DOS GABIÕES

Execução de gabiões - Fig. 3 2.1 - Posicionar diversos gabiões vazios lado a lado (fig.3).

Os gabiões são unidos, utilizando agrafos ou fio metálico. O fio metálico deverá ser passado através de todas as malhas fazendo uma volta dupla em cada duas malhas.

A união entre gabiões deve ser feita entre todas as arestas e é aconselhá-vel efectuar esta operação antes do seu enchimento.

Toda e qualquer camada de gabiões deverá ser ligada à camada subjacente na frente e no tardoz do muro.

É essencial ligar os vários componentes conforme a descrição efectuada de forma a obter-se uma estrutura monolítica capaz de resistir a cargas e deformações severas.

Pôr em tensão o conjunto de gabiões vazios a fim de ficar com o painel da frente bem esticado (fig.3a).

Na frente e na traseira dos gabiões, colocar a cofragem (fig.3b) atando-a com fio de ligadura de modo que a rede esteja bem esticada e junta uniformemente com a cofragem.

Esta operação é essencial para garantir um paramento plano e uniforme.

2.2 - Para um melhor resultado da operação de ligação é aconselhável a utilização de especiais agrafos, colocados com uma pistola pneumática, que garantem uma perfeita ligação do conjunto. Os agrafos devem ser revestido em Galfan (liga eutética de zinco/alumínio) e colocados num intervalo de 8 a 12 cm, em função da malha e dos materiais de enchimento assim como o tipo de trabalho a ser realizado.

2.3 � Para evitar deformações as faces dos gabiões devem sempre apresentar a malha no sentido vertical como mostra a figura do ponto 4.3.


3 - MATERIAL DE ENCHIMENTO

3.1 - O gabião é cheio com pedra britada ou rolada. É recomendável a utilização de material de enchimento duro e de peso específico elevado ou seja superior a 22 KN. Não é aceite que este material seja friável ou possa gelificar.

A granulometria da pedra deve estar compreendida entre os 10 e 20 cm..

No entanto, material de maiores ou minores dimensões é tolerável desde que o seu volume não ultrapasse 10% do volume total do gabião a preencher e, no caso de menor dimensão, seja colocado no interior dos gabiões.

A qualidade da pedra pode ser medida a partir dos ensaios de compressão simples tipo 'point load' e pelo ensaio de erosão tipo ' Los Angeles'.

Não serão aceites materiais com características abaixo dos seguintes valores de ensaio:

- Point Load: 50 MPa

- Perda de abrasão Los Angeles: 40%


4 - ENCHIMENTO DOS GABIÕES

4.1 - No enchimento do gabião devem ser respeitadas as seguintes ordens e regras de execução:

Pedras em blocos arrumados à mão e deitadas na horizontal nas fiadas dos parâmetros visíveis de modo a assegurar um bom aspecto final.

4.2 - Enchimento mecânico no interior do gabião:

Encher os gabiões conservando estes esticados durante toda a operação. Os gabiões de 1.00 m de altura são cheios em três camadas (de aproximadamente 33 cm) e os gabiões de 0.50 m em duas camadas. Manter sempre o último gabião vazio para facilitar a montagem do gabião seguinte

4.3 - Colocação de tirantes na frente e no tardoz do muro (4/m� de parede):

Execução de gabiões - Fig. 4Estes tirantes são executados com o arame fornecido com os gabiões e ligam o paramento a vista dos gabiões, á face oposta ou contígua.

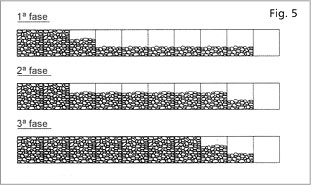

Os tirantes são colocados, depois de cada camada de pedra, em 1/3 e em 2/3 da altura para gabiões de 1.00 m e a meia altura para os gabiões de 0.50 m (fig.5).

Execução de gabiões - Fig. 5Nota: Nas extremidades da obra e em gabiões de grandes comprimentos deverão ser colocados tirantes complementares

- Deve ser prestada particular atenção ao enchimento dos cantos para não permitir a deformação dos painéis laterais;

- O gabião deve ser fechado e a tampa unida aos painéis laterais com as operações de união atrás descritas e de modo que fique bem esticada; aconselha-se de unir em primeiro lugar os dois cantos da tampa com os dois cantos da base do gabião e só depois ligar completamente a tampa à base.

- Para não haver folgas e para compensar o inevitável assentamento devido ás cargas transmitidas pelas fiadas sucessivamente sobrepostas, o enchimento dos gabiões deve ultrapassar a sua capacidade em altura, em pelo menos 5 cm.

Uma vez o gabião cheio e antes de fechá-lo, as caixas podem ser postas de nível com pedras mais pequenas para permitir um bom assentamento do nível superior.


5 - FERRAMENTAS

Execução de gabiões - Fig. 6 Agrafador Pneumático Gabiões Para optimizar e facilitar a ligação dos vários elementos recomenda-se a utilização de agrafadoras pneumáticas.


Agrafos:

Estão disponíveis dois tipos de agrafos:

- Inox: para as redes em Galfan e revestidas a PVC.

- Galfan para as redes galvanizadas e em Galfan (liga zinco-aluminio)
